水冷CPUクーラーの吸気や排気の正解は？配置と向きの決定版

LeanPower Lab運営者の「Masa」です。

自作PCを組んでいると必ずぶつかるのが、水冷CPUクーラーのラジエーターをどこに置くかという問題ですよね。ファンの向きを吸気にするか排気にするかで冷却性能も大きく変わりますし、PCケース内の温度管理やパーツの寿命にも直結します。フロントやトップ、さらにはサイド配置など選択肢が多いからこそ、どれが自分の環境に最適なのか迷ってしまうのは当然かなと思います。

この記事では、そんな悩みを解決するために、熱力学の視点やポンプの故障リスクまで踏み込んで詳しくお話ししていきますね。

水冷CPUクーラーの吸気や排気と冷却効率の正解

水冷システムを導入する最大の目的は、やはり「冷やすこと」ですよね。でも、実はラジエーターの置き場所一つで、CPUの温度が10度近く変わることもあるんです。

ここでは、物理的な仕組みから見た効率的な配置について見ていきましょう。

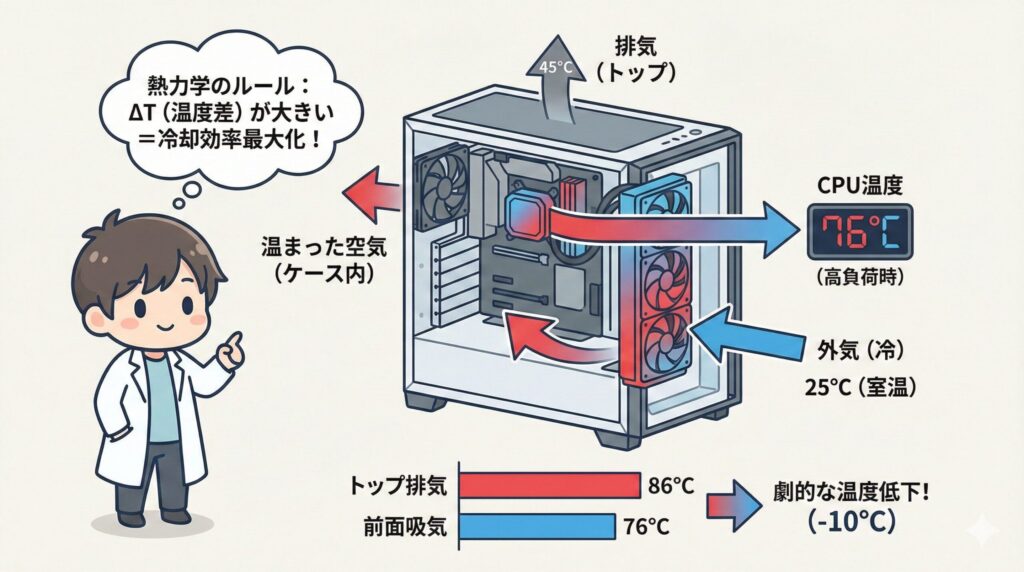

前面配置の吸気でCPU温度を劇的に下げる根拠

ラジエーターをケースのフロント（前面）に置いて外気を取り込む「吸気」設定は、CPUを最も冷やせる方法です。なぜなら、ラジエーターに当たる空気の温度が室温と同じだからですね。ケース内の温まった空気ではなく、常にフレッシュな外気を使って冷却できるのが最大の強みです。

熱力学の基本的な考え方に「温度差（ΔT）が大きいほど熱は逃げやすい」というルールがあります。室温が25度なら、常に25度の風で冷やし続けることができるため、効率が最大化されます。実際に、天面排気から前面吸気に変えるだけで、高負荷時のCPU温度が86度から76度まで下がったというデータもあるんですよ。CPUの性能を限界まで引き出したい人にとっては、まず検討すべき配置かなと思います。

なぜ「外気」であることが重要なのか

最近のIntel Core i9-14900KやAMD Ryzen 9 9950XといったハイエンドCPUは、瞬間的な電力消費が非常に大きく、熱密度もかつてないほど高まっています。ケース内部の空気は、マザーボードのVRM（電源回路）やメモリ、そして何より巨大なGPUからの熱で、室温よりも10度から20度ほど高くなっていることが珍しくありません。この「温まった空気」を冷却に使うのと、外の「冷たい空気」を直接使うのとでは、熱交換の効率に天と地ほどの差が出るのは想像しやすいですよね。

前面吸気にすることで、CPUの冷却システムをケース内の熱源から物理的にデカップリング（分離）させることができます。つまり、グラフィックボードがどれだけ熱を出していても、CPUのラジエーターには常に安定した冷気が供給され続けるというわけです。これが、安定したオーバークロックや、長時間のフルロード作業において決定的な差を生むことになります。

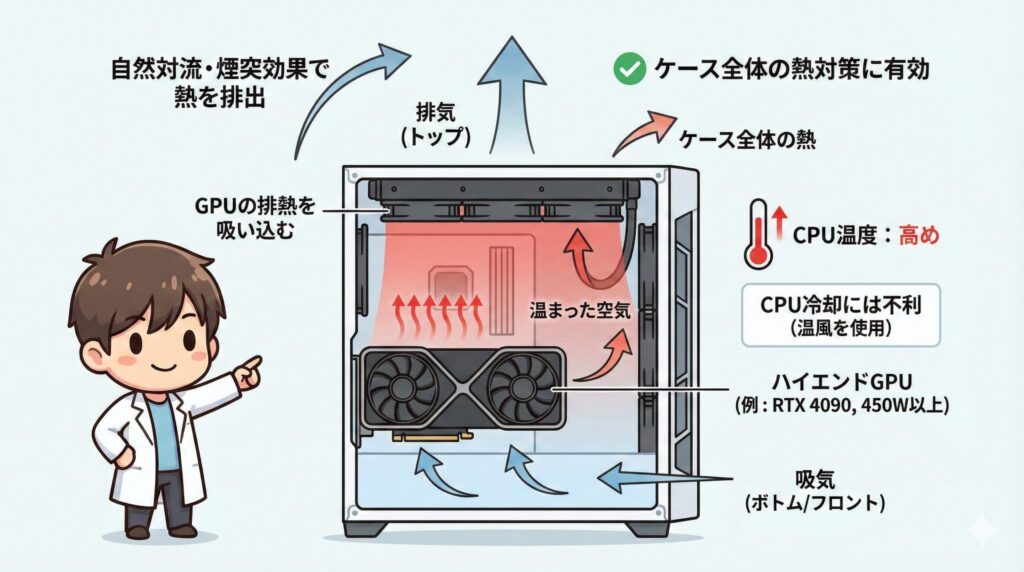

天面配置の排気がGPUの熱対策に有効な理由

一方で、ラジエーターを天面（トップ）に置いて「排気」として使うのは、ケース全体の熱を逃がすのに適しています。暖かい空気は密度が低くなって上へ昇るという性質（自然対流）があるため、その自然な流れに沿って熱を効率的に捨てられるのがメリットですね。自作PCの世界では「煙突効果」なんて呼ばれることもあります。

ただし、この配置だとCPUの冷却には「ケース内の温まった空気（特にGPUの排熱）」を使うことになります。最近のハイエンドGPU、例えばRTX 4090などは450W以上の熱を出すこともあり、その熱風はケース内の温度を急上昇させます。トップに配置されたラジエーターは、その熱風を吸い込んで冷却を行わなければなりません。その結果、CPU温度は前面吸気に比べてどうしても高くなりがちです。

ゲーミング環境における「全体最適」の視点

それでも天面排気が根強い人気を誇るのは、「GPUの冷却を邪魔しない」という点にあります。前面を吸気のファンのみ（ラジエーターなし）にすれば、GPUには一切加熱されていない外気が直接届きます。ゲームにおいてフレームレートに直結するのはCPUよりもGPUの温度であることが多いため、GPUを最優先で冷やすためにCPU側が少し無理をする、というバランスの取り方ですね。特に、4K解像度などでGPUを酷使する環境では、この天面排気構成の方がシステム全体のパフォーマンスが安定する場合もあります。

前面か天面かどっちが正解？用途別の優先順位

結局どちらがいいのか、という点ですが、これは「何を一番冷やしたいか」で決めるのがいいかなと思います。私なりの基準をまとめてみました。

「前面吸気だとGPUが熱くなるのでは？」と心配する声もありますが、ラジエーターを通過した直後の空気温度は、実は2〜5度程度しか上がりません。GPUの強力なファンがあれば十分カバーできる範囲なので、そこまで神経質にならなくても大丈夫ですよ。むしろ、前面からしっかり空気を取り込むことでケース内が「正圧」になり、GPU周辺の熱滞留を防ぐメリットの方が大きかったりします。

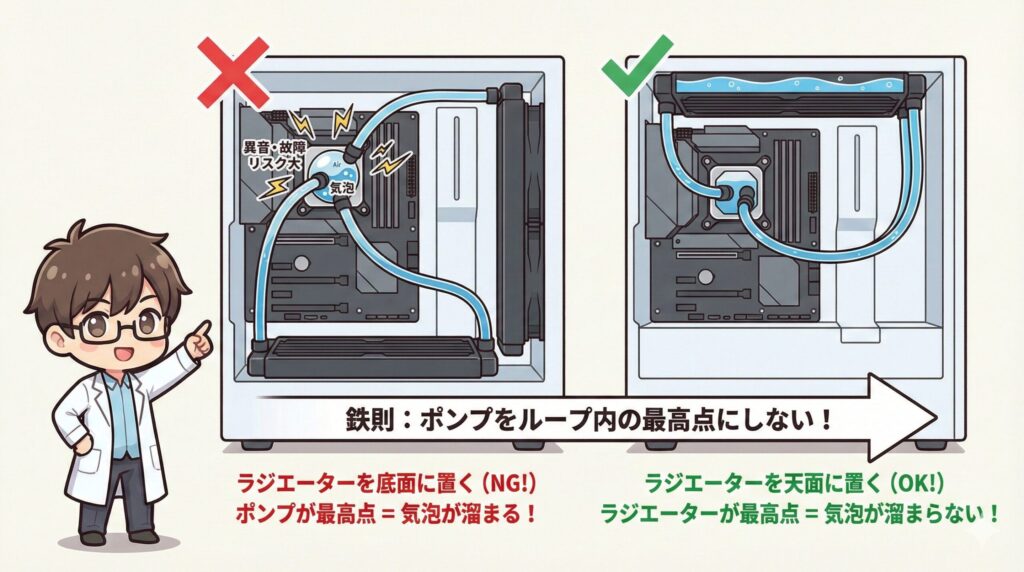

水冷の寿命を縮める気泡を防ぐポンプの設置向き

水冷クーラーで一番怖いのは、ポンプの故障ですよね。実は、設置の向きが悪いとポンプの中に気泡が溜まり、寿命を劇的に縮めてしまうことがあります。これを防ぐための鉄則は、「ポンプをループ内の最高点にしない」ことです。これは、多くのメーカーが公式ガイドラインでも警鐘を鳴らしている非常に重要なポイントです（参照元：CORSAIR公式『AIO水冷の取り付けガイド』）。

空気は水よりも軽いため、ループ内の最も高い場所に必ず集まります。もしCPUヘッド（ポンプ内蔵型）がラジエーターよりも高い位置にあると、ポンプの中に空気が溜まってしまい、潤滑不良で軸受が焼き付いたり、不快な異音（ジャージャーという水流音）が発生したりします。最悪の場合、数ヶ月でポンプが死んでしまうことも。自作PC初心者の方は、ラジエーターをケースの「底面」に置くのだけは絶対に避けてください。底面に置くと、CPUヘッドが自動的に最高点になってしまい、気泡の餌食になってしまいます。

静音性と耐久性を守る「落差」の確保

ポンプを長持ちさせるためには、常に「液体」で満たされている必要があります。ラジエーターの一部でもポンプより高い位置にあれば、空気はその高い部分に溜まってくれるので、ポンプは安全です。天面配置が推奨される最大の理由は、物理的にポンプがラジエーターより低くなることが保証されているからです。設置が終わったら、一度ケースを軽く揺らして気泡をラジエーター側に移動させてあげるのも、ちょっとしたコツですよ。

前面吸気はチューブを下に配置する設置が理想

ラジエーターを前面に立てて配置する場合、チューブの接続口を「上」にするか「下」にするかという、通称「チューブ向き論争」があります。流体力学的な理想を言えば、正解は「下向き（Tubes Down）」です。チューブを下にすることで、発生した気泡はラジエーター上部のタンク部分に完全に隔離され、チューブを通ってポンプ側へ空気が吸い込まれるリスクをゼロにできるからです。

チューブが上にあると、クーラント（冷却液）が少しずつ蒸発して水位が下がってきた際、チューブの吸い込み口に空気が混じりやすくなります。これが「チョロチョロ」という水が流れるようなノイズの原因になります。静かな部屋で作業していると結構気になる音なので、可能であれば下向きに設置したいところです。

水冷CPUクーラーを吸気か排気で選ぶ際の重要ポイント

配置が決まったら、次は「どうやって効率よく空気を流すか」というエンジニアリング的な視点が大切になってきます。ここからは、ファン選びやケース全体のエアフローについて、さらに深掘りしていきましょう。

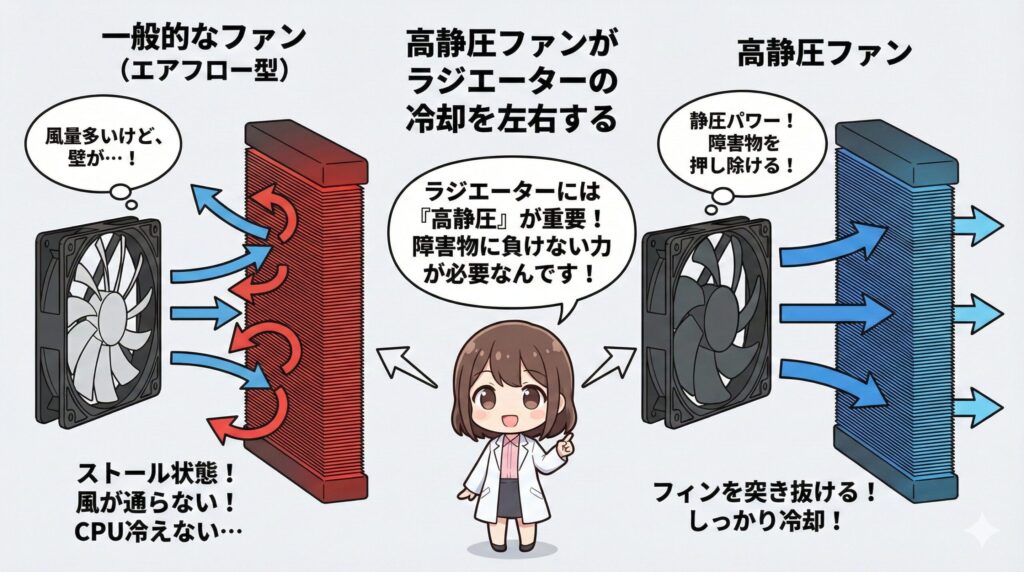

高静圧ファンがラジエーターの冷却を左右する

ラジエーターは非常に密度の高いフィンの集合体です。このフィンという「壁」を突き抜けて風を送るには、ただ風量が多いだけのファンでは不十分です。ここで重要になるのが、「高静圧ファン」の選択です。静圧とは、障害物を押し除けて空気を進ませる力の強さのことです。

一般的なケースファン（エアフロー型）は、広い空間でたくさんの風を動かすのは得意ですが、ラジエーターのような抵抗がある場所では急激にパフォーマンスが落ちてしまいます。風がフィンの表面で跳ね返ってしまい、中を通り抜けない「ストール状態」になってしまうんですね。そうなると、ファンがフル回転してうるさいのにCPUは全然冷えない、という最悪の状態に陥ります。

スペック表で見るべきポイント

ファンを選ぶ際は、カタログスペックの「風量（CFM）」だけでなく、「静圧（mmH2O）」に注目してください。水冷用として定評のあるファンは、ブレードの隙間が非常に狭く、鎌のような形状をしています。これにより、ラジエーターの隙間に空気をねじ込むことができるわけです。もし今使っている水冷の冷えが悪いと感じるなら、ラジエーターそのものを変える前に、ファンを強力な高静圧タイプに交換するだけで解決することもありますよ。

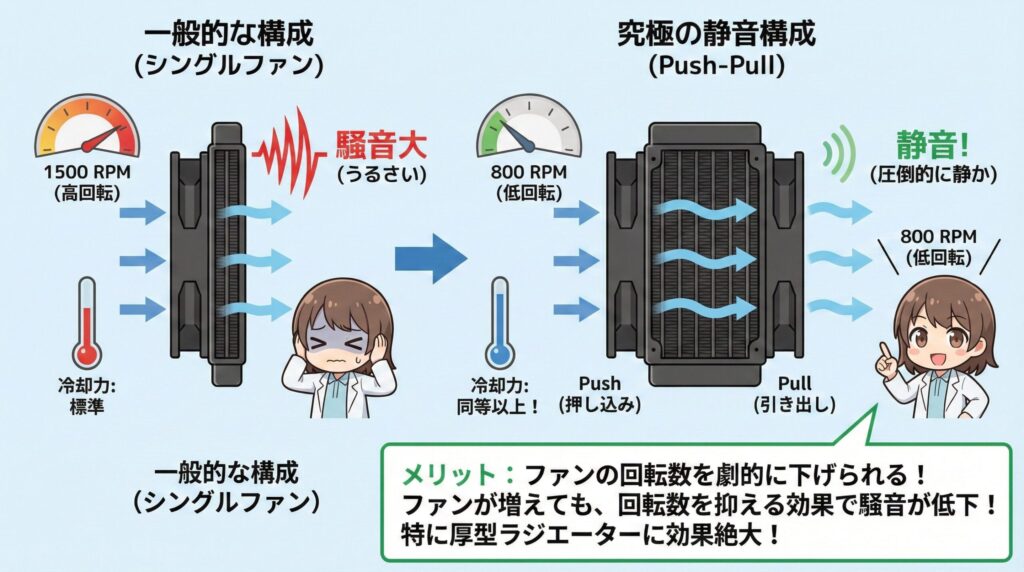

静音性を極める構成と乱流ノイズを抑えるコツ

「水冷はうるさい」というイメージを持っている方もいるかもしれませんが、設定次第では空冷よりも圧倒的に静かになります。その究極の形が、ファンでラジエーターを両側から挟み込む「Push-Pull（プッシュ・プル）」構成です。吸気側で押し込み、排気側で引き出すという連携プレイにより、空気の流れが非常にスムーズになります。

この構成のメリットは、ファンの回転数を劇的に下げられる点にあります。例えば、1500RPMで回さないと冷えなかった構成が、Push-Pullなら800RPMでも同等の冷却力を発揮できたりします。ファンの数が増えるので一見うるさそうですが、回転数を抑えられるメリットの方が騒音低下には効果的なんです。特に厚みのあるラジエーターを使っている場合は、この構成の効果は絶大です。

吸気時の「乱流ノイズ」への対策

また、フロント吸気でファンをケースのメッシュパネルに密着させている場合、吸い込まれる空気がメッシュに当たって「ヒューヒュー」という乱流ノイズを発生させることがあります。これを防ぐには、ファンをラジエーターの「内側（ケース内側）」に配置して空気を引き込む「Pull配置」にするか、少し厚みのあるワッシャーを挟んでファンとパネルの間に隙間を作ってあげると、驚くほど静かになります。

より詳細なファン選びやノイズ対策については、こちらのケースファンの増設による効果を検証！温度低減と静音化の秘訣も参考にしてみてください。

正圧と負圧でPCケースの埃汚れを防ぐ戦略

自作PCの天敵といえば、埃ですよね。PCを長く綺麗に使い続けるためには、ケース内の空気の圧力をコントロールする「正圧・負圧」の考え方が欠かせません。結論から言うと、基本的には「正圧（ポジティブ・プレッシャー）」を目指すのが正解です。

正圧とは、ケースに「入ってくる空気」が「出ていく空気」よりも多い状態を指します。ケース内部の圧力が高くなるため、空気はケースのあらゆる隙間から外へと逃げようとします。これにより、フィルターのないUSBポートやPCIスロットの隙間から埃が侵入するのを防ぐことができるんです。逆に負圧（排気の方が多い）になると、ケースが掃除機のようにあらゆる隙間から埃を吸い込んでしまい、あっという間に中が真っ白になってしまいます。

水冷ラジエーターにファンを取り付けると、抵抗のせいで実際の風量はスペック値の7割程度まで落ちることを計算に入れておきましょう。例えば、前面に3つの吸気ファン、背面に1つの排気ファンという構成なら、ラジエーターがあっても自然と正圧になりやすいです。詳しい計算方法やバランスの取り方は、こちらのエアフロー重視のPCケース選びとおすすめ冷却設定ガイドで解説しています。

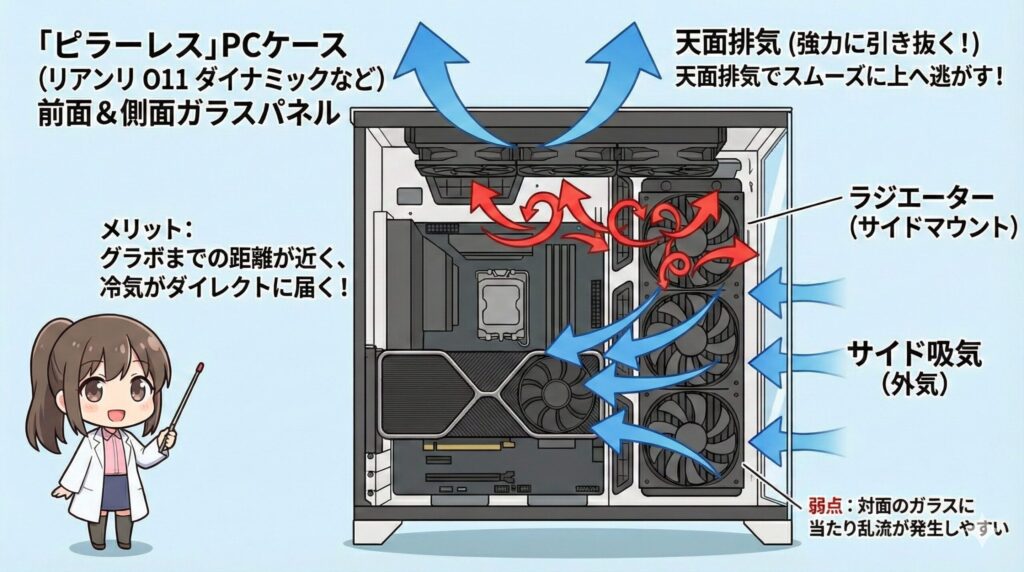

サイド吸気のエアフローと特殊なケースの設定

最近のトレンドである、前面と側面がガラス張りの「ピラーレスケース」や「デュアルチャンバーケース」では、エアフローのセオリーが少し変わります。代表的な「Lian Li O11 Dynamic」シリーズなどがそうですね。フロントに吸気口がないため、多くの場合、マザーボードの横にある「サイドマウント」を吸気として使います。

サイド吸気のメリットは、前面吸気と同じく「外気を直接ラジエーターに当てられる」ことです。しかも、フロント配置に比べてグラフィックボードまでの距離が近いため、取り込んだ冷気をよりダイレクトにパーツに届けられます。ただし、サイドから入った空気が対面のガラスパネルにぶつかって乱流を起こしやすいという弱点もあります。これを解消するには、天面の排気ファンをしっかり回して、空気が淀まないようにスムーズに上へ引き抜いてあげるのがコツですね。

サイド配置での注意点

サイドにラジエーターを置く場合も、前述の「ポンプの高さ」ルールは絶対です。トップよりもラジエーターを低い位置に設定してしまうと気泡トラブルの元になるので、できるだけラジエーターをマウントの高い位置に固定するようにしましょう。また、サイド吸気は埃の侵入経路になりやすいため、ケース付属のフィルターがしっかり機能しているか、定期的にチェックすることをおすすめします。

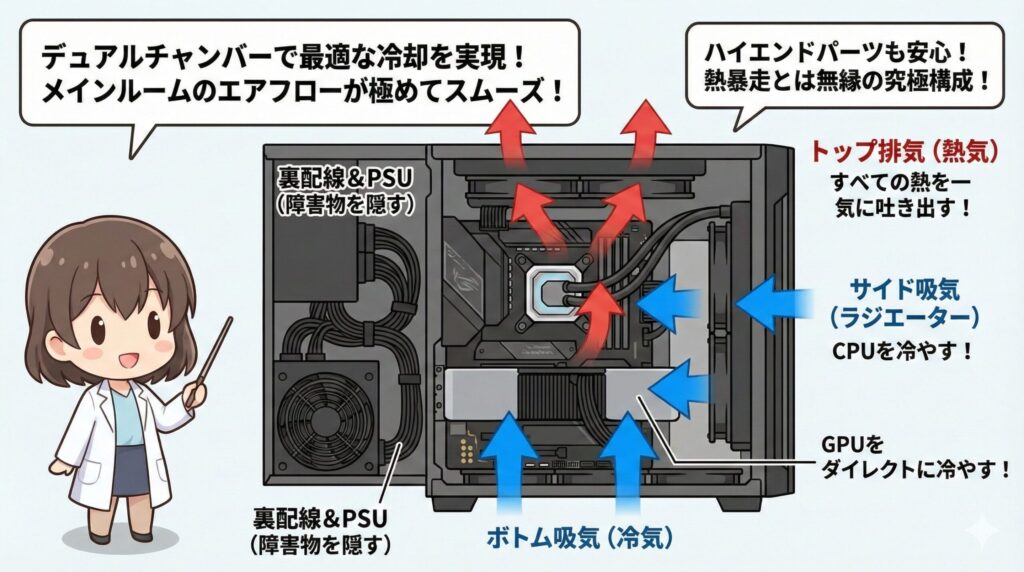

デュアルチャンバーで最適な冷却を実現する構成

デュアルチャンバー（二層構造）のケースは、電源ユニットや大量の配線をマザーボードの裏側に隠せるため、メインルームのエアフローが極めてスムーズになります。障害物が少ないので、水冷CPUクーラーの性能を最大限に発揮するには理想的な環境と言えますね。

私のおすすめする究極の構成は、「ボトム（底面）吸気 ＋ サイド吸気（ラジエーター） ＋ トップ排気」の組み合わせです。ボトムからの冷気でGPUをダイレクトに冷やし、サイドのラジエーターでCPUを冷やす。そしてすべての熱をトップから一気に吐き出す。この流れを作ることができれば、ハイエンドパーツを詰め込んでも熱暴走とは無縁のPCが完成します。

2026年版・冷却の「完成形」

最近では、この「ボトムからの吸気」をより強化するために、ファンを傾斜させて配置するケースや、140mmの大型ファンを底面に複数搭載できるモデルも増えています。パーツそれぞれの熱源を独立して冷やす「セパレート冷却」という考え方が、これからの自作PCのスタンダードになっていくかなと思います。冷却効率と見た目の美しさを両立させたいなら、この構成を選んでおけば間違いありません。

水冷CPUクーラーの吸気と排気を使い分けるまとめ

さて、ここまで水冷CPUクーラーの吸気と排気の仕組みについて、かなり詳しくお話ししてきましたが、いかがでしたでしょうか。配置一つで冷却性能も寿命も変わるのが水冷の奥深さであり、面白いところでもあります。最後に、大事なポイントをまとめておきますね。

結局のところ、ご自身のPCを「どんな用途で一番使うか」によって最適な構成は変わります。ゲームがメインなら天面排気でGPUをいたわり、動画編集や仕事がメインなら前面吸気でCPUを守る、といった具合です。もしこれから水冷デビューをするという方は、まずはケースのマニュアルをよく読んで、無理のない配置から始めてみてくださいね。
