CPU電源の8ピンが足りない？対処法と安全性を詳しく解説

LeanPower Lab運営者のMasaです。

新しいパーツを揃えていざ組み立てようとしたときに、マザーボード側のコネクタに対してCPU電源の8ピンが足りないという状況に直面すると、本当にこのまま進めていいのか不安になりますよね。最近のマザーボードは電力供給の安定性を高めるために補助電源端子が強化されており、所有している電源ユニットではコネクタの数が足りなかったり、形状が合わなかったりといったケースがよくあります。古い電源を使い回したい場合や、SATA端子からの変換アダプタでなんとか補おうと考えている方もいるかもしれません。

この記事では、そんな電力供給にまつわる疑問を解消するために、各端子の役割や電気的な安全性、そして最適な対処法について私の視点から詳しく紐解いていきます。

CPU電源の8ピンが足りない場合の判断基準

マザーボードに「8ピン＋4ピン」や「8ピン×2」といった複数の電源端子があると、すべてを埋めなければ起動すらしないのでは、と考えてしまいがちですよね。しかし、実際にはCPUの消費電力やマザーボードの設計によって、接続が必須な場所とそうでない場所があります。

まずは、あなたの環境で本当に「足りない」ことが問題になるのかを、私の知識をもとに整理してみましょう。

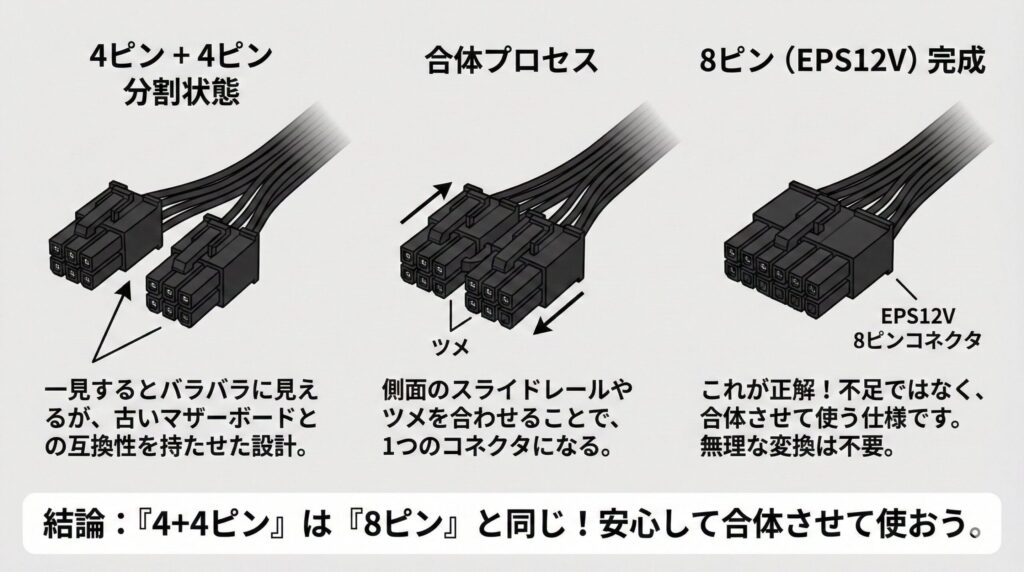

CPU電源の8ピンと4+4ピン仕様の見分け方

自作PCを組み立てる際、最も多い勘違いの一つが「自分の電源には4ピンしかないから、CPU 電源の 8 ピンが足りない」と思い込んでしまうケースかなと思います。近年の電源ユニットの多くは、古いマザーボードとの互換性を保つために、CPU用のコネクタが「4ピン＋4ピン」という分割可能な構造になっています。これらは一見するとバラバラの端子に見えますが、横のレールを合わせたり、樹脂製のツメを噛み合わせたりすることで、一つのしっかりとした8ピン（EPS12V）コネクタとして機能するよう設計されているんです。

もし手元のケーブル先端が4ピンずつに分かれているなら、それは不足しているわけではなく、単純に合体させて使うのが正解です。この分割構造は、エントリークラスのマザーボードなどで4ピンしかソケットがない場合に、片側だけを挿して使えるよう配慮されているんですね。まずは、手持ちのケーブルがスライドさせて合体できるタイプではないか、隅々までチェックしてみてください。これを「8ピンではない」と判断して無理にSATAからの変換アダプタなどを探す必要はありませんよ。

4ピンしかない電源を8ピン端子に挿すリスク

数年前の電源ユニットや、安価なビジネス向けPCからの流用電源を使おうとすると、物理的にCPU電源が4ピン1本しか用意されていないことがあります。マザーボード側が8ピンソケットであっても、4ピンコネクタは形状的に片側に収まるため、挿そうと思えば挿せてしまいます。しかし、ここには電気工学的なリスクが潜んでいるんです。一般的な4ピン（ATX12V）の電力供給能力は、連続使用で約155W前後が安全圏とされています。これは端子1つあたりに流せる電流の限界から計算された数値ですね。

一方で、最新のCore i7やi9、Ryzen 9といったハイエンドCPUは、ブースト動作（PL2やPPT）によって、瞬間的に200W〜300W近い電力を要求することがあります。4ピン1本だけでこの過大な電力を賄おうとすると、細い電線や小さな端子接点に定格以上の電流が流れ、ジュール熱によってプラスチック製のハウジングが溶解したり、最悪の場合は発火に繋がったりする危険性があります。

TDPが低い省電力CPUならまだしも、K付きモデルのような高消費電力CPUを4ピン1本で動かすのは、安全マージンが全くない状態と言えるので、私はおすすめしません。

マザーボードの8ピンや4ピン追加の必要性

最近のZ790やX670といった上位チップセットを搭載したマザーボードでは、CPU電源端子が「8ピン＋4ピン」や「8ピン＋8ピン」という贅沢な構成になっています。なぜメーカーがこれほど端子を増やすのかというと、一つは「負荷の分散」、もう一つは「電圧の安定化」のためです。マザーボード上のVRM（電圧レギュレータモジュール）へ供給する電流の通り道を複数用意することで、1系統あたりの発熱を抑えつつ、よりクリーンで安定した電力をCPUに届けることができるようになります。

ただし、一般的なゲーミング用途や事務作業などで定格運用（オーバークロックをしない状態）であれば、メインの8ピンが1本しっかり挿さっていれば、ほとんどのケースで正常に動作します。追加の4ピンや8ピンは、液体窒素を用いた極限のオーバークロックや、CPUを常時フルパワーで回し続けるような特殊な環境を想定した「余裕分」という側面が強いんです。1本しか挿せない状況だからといって、必ずしもPCが壊れたり、性能が半分になったりするわけではないので、その点は過度に心配しなくてもいいかなと思います。

8ピンを挿さない状態での起動と安定性の実態

「追加の補助電源ピンを空けたままにすると起動（POST）で止まるのでは？」という不安を抱く方も多いですが、市販されているほとんどのデスクトップ向けマザーボードでは、メインの8ピンさえ繋がっていれば問題なくシステムが起動します。一部のワークステーション向けモデルでは全接続が必須な場合もありますが、一般的な自作パーツであれば「予備」として空けておいても動作自体は可能です。私自身、検証用PCなどで8ピン1本のみで運用することがありますが、通常の用途で動作が不安定になった経験はほとんどありません。

ただし、高負荷時の安定性という観点では話が変わってきます。負荷が1本のケーブルに集中するため、コネクタ部分でわずかな電圧降下（ドロップ）が発生しやすくなるんです。これが原因で、重いゲームをプレイしている最中に突然シャットダウンしたり、原因不明のブルースクリーンが出たりする可能性は否定できません。特にマルチコア性能をフルに使う動画エンコードやCGレンダリングなどでは、マザーボード側の設計意図通りに全ての端子を埋めることが、長期的なパーツ寿命を守ることにも繋がります。電源ユニット側に余っているケーブルがあるなら、迷わず全て接続しておくのがベストな選択ですね。

CPU補助電源が4ピンしかない場合の運用条件

どうしても予算の都合などで、CPU用の4ピンしか出力できない古い電源を使い続けたいというケースもあるでしょう。その場合、運用できる条件はかなり限定的になります。目安としては、TDP（熱設計電力）が65W以下に設定されているエントリーからミドルクラスのCPU（例えばCore i3 14100やRyzen 5 7600など）であれば、4ピンの供給能力（約155W）の範囲内にピーク電力が収まるため、比較的安全に運用できる可能性が高いです。

注意点として、BIOSの設定で「電力制限解除」などの項目を有効にしていると、本来65Wで動くはずのCPUが100W以上の電気を食い始めることがあります。4ピン運用をするなら、設定はデフォルトのままにしておくのが賢明です。また、これらはあくまで緊急避難的な運用と考え、基本的には推奨されるコネクタ数を備えた電源への買い替えをおすすめします。正確な電力仕様については、必ず各マザーボードの取扱説明書を確認してくださいね。

CPU電源の8ピンが足りない時の故障を防ぐ対策

物理的にコネクタが足りないからといって、無理やりな接続や怪しい変換パーツに頼るのは非常に危険です。PCパーツの中で、電源周りは唯一「物理的な発火や破壊」に直結するセクション。大切なPCを燃やしてしまわないために、絶対に知っておくべき回避策と、正しいパーツ選びの考え方を詳しくお伝えします。安全第一で組むことが、結果的に一番の節約になりますよ。

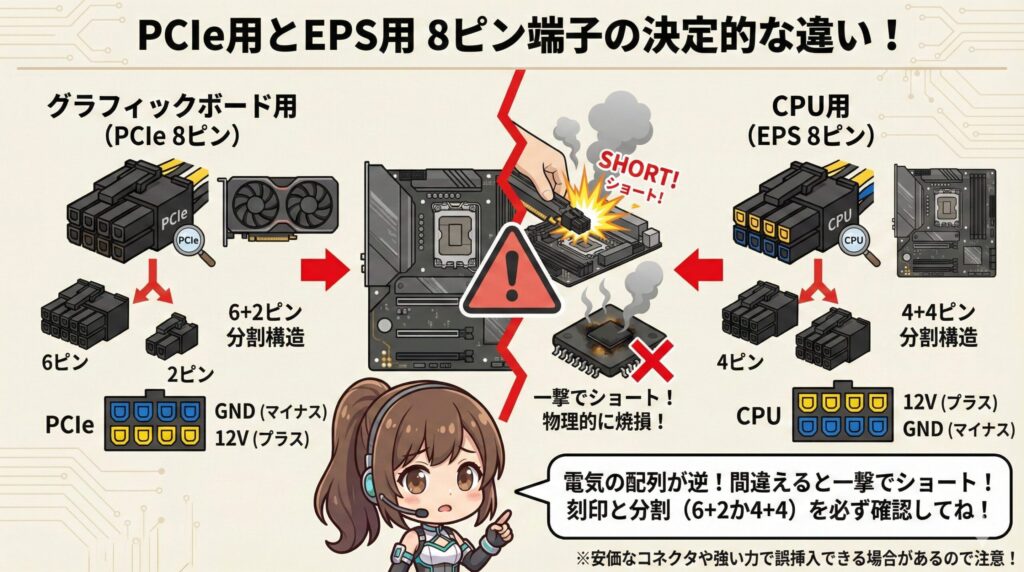

PCIe用とEPS用の8ピン端子の決定的な違い

自作PC初心者の方が最もやってしまいがちな致命的なミスが、グラフィックボード用の「PCIe 8ピン」をCPU用のソケットに挿そうとすることです。どちらも「8ピン」なので紛らわしいのですが、電気のプラス（12V）とマイナス（GND）の配列が完全に逆になっています。もしこれを間違えて挿し込み、電源スイッチを入れた瞬間、マザーボードの回路がショートして一撃で沈黙することになります。これは冗談ではなく、物理的にチップが焼けてしまうこともある恐ろしいミスなんです。

これらの端子は誤挿入を防ぐために、ピンの形状（四角か丸か）が微妙に変えられていますが、安価なコネクタや強い力をかけた場合には入ってしまうことがあります。コネクタの側面に「CPU」または「PCIe」という刻印があるはずなので、接続前には必ず自分の目で確認してください。さらに、グラボ用は「6+2ピン」に分かれる構造なのに対し、CPU用は「4+4ピン」に分かれるという違いもあります。この特徴を覚えておくだけでも、取り返しのつかない事故を防ぐことができますよ。

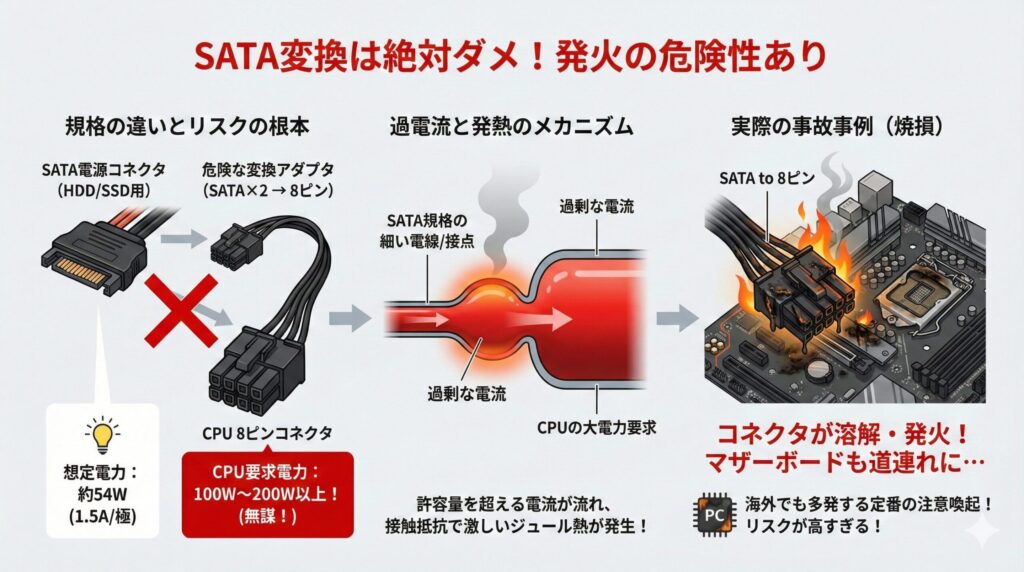

SATAから8ピンへの変換コネクタ使用の危険性

ネットショップなどで「SATA電源端子からCPU 8ピンへ変換」といったケーブルが安価に売られていますが、私はこれを使用するのは絶対におすすめしません。SATA電源のコネクタは、もともとHDDやSSDといった消費電力が数ワット程度のパーツのために作られた規格です。接点1極あたりの許容電流はわずか1.5A、全体で見ても最大で約54W程度の電力供給しか想定されていないんです。

そんな細い規格を2つ合わせたところで、100Wや200Wを要求するCPUの補助電源を賄うのは明らかに無謀です。変換アダプタを介することで接触抵抗が増え、そこに過剰な電流が流れると、ジュール熱によってコネクタがドロドロに溶けたり、発火したりする事故が実際に多発しています。海外のPCコミュニティでも、この「SATA変換」による焼損画像は定番の注意喚起ネタになっているほどです。大切なマザーボードやCPUを数千円のアダプタのために危険にさらすのは、リスクが高すぎると言わざるを得ません。

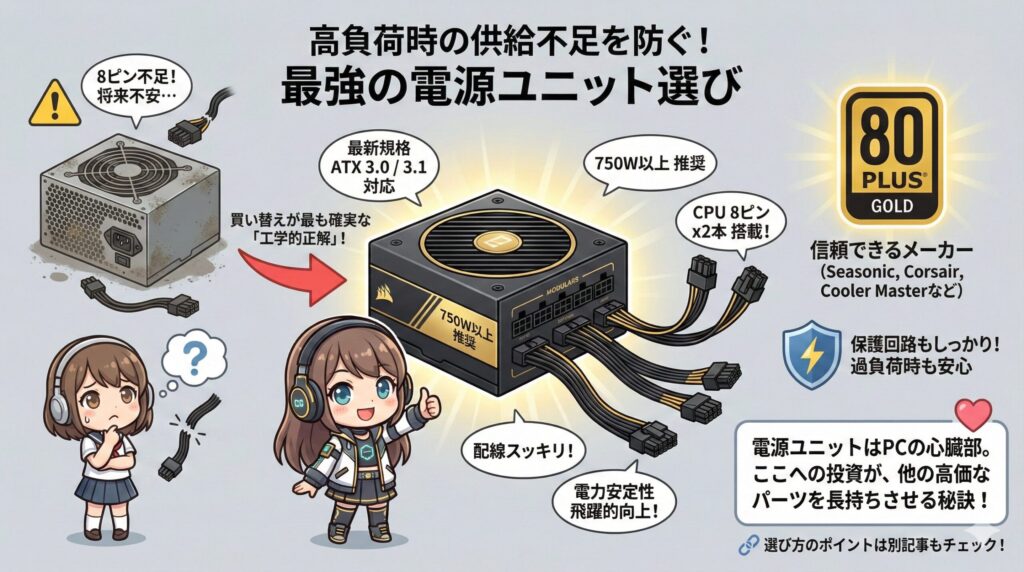

高負荷時の供給不足を防ぐ電源ユニットの選び方

CPU 電源の 8 ピンが足りない状況を根本的に解決し、将来の不安を払拭するためには、最新規格に対応した電源ユニットへの買い替えが最も確実な「工学的正解」です。最近では「ATX 3.0 / 3.1」という新しい規格が登場しており、これに対応した750W以上の電源であれば、ほとんどの製品でCPU用の8ピンケーブルが最初から2本搭載されています。また、最新のグラフィックボード向けの「12VHPWR」ケーブルも備わっているため、PC全体の配線がスッキリし、電力の安定性も飛躍的に向上します。

電源を選ぶ際は、単にワット数だけを見るのではなく、コネクタの数とケーブルの品質を重視してください。信頼できるメーカー（Seasonic、Corsair、Cooler Masterなど）のゴールド認証以上のモデルであれば、保護回路もしっかりしており、万が一の過負荷時にもシステム全体を巻き込む事故を未然に防いでくれます。電源ユニットはPCの心臓部。ここへの投資を惜しまないことが、結果的に他の高価なパーツを長持ちさせる秘訣になります。

選び方のポイントは、電源ユニットのブロンズとゴールドの違いは？電気代と寿命を比較の記事でも詳しく解説していますので、ぜひチェックしてみてください。

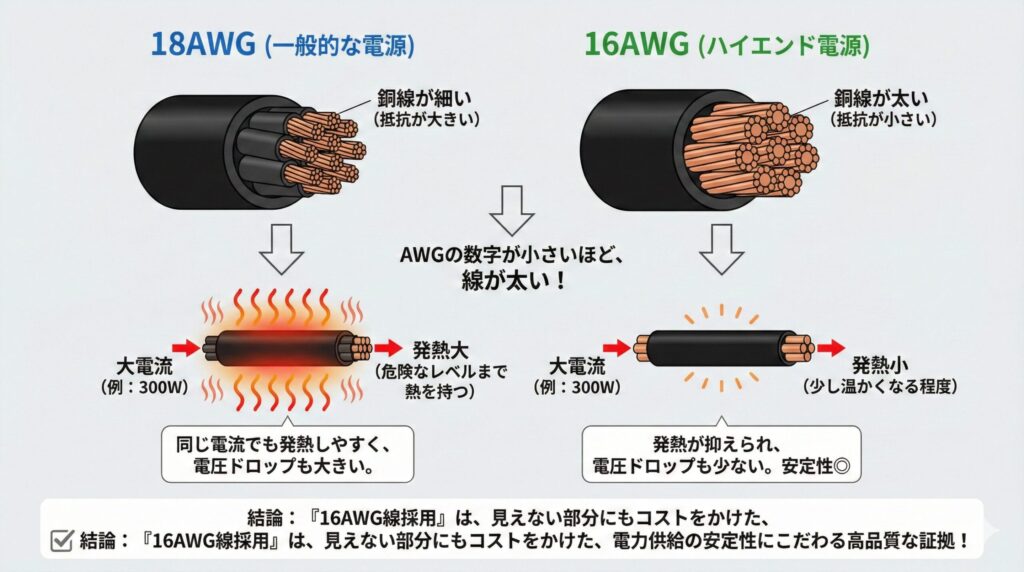

電源ケーブルの16AWGと18AWGの品質差

見た目には分かりにくいですが、電源ケーブルの内部に使われている銅線の太さ（AWG：American Wire Gauge）も、安全性に大きな影響を与えます。数字が小さいほど線が太いことを意味し、一般的な電源ユニットでは「18AWG」が使われていますが、ハイエンドな電源ユニットには、より低抵抗で大電流に強い「16AWG」が採用されていることがあるんです。

線が太ければ太いほど、同じ電流を流した際の発熱が抑えられ、電圧のドロップも少なくなります。特に8ピン1本で300W近い電力を流し続けるような過酷な状況下では、このわずかな線の太さの差が「ケーブルが少し温かくなる程度」で済むか、「危険なレベルまで熱を持つか」の境界線になることもあります。スペック表に「16AWG線採用」と書かれている製品は、それだけ電力供給の安定性にこだわっている証拠だと言えますね。目に見えない部分にまでコストをかけている製品を選ぶのも、失敗しないパーツ選びのコツです。

電線の定格電流に関する詳細な技術データは、コネクタメーカー大手のMolex社が公開している仕様書などが一次情報として非常に参考になります。（出典：Molex『Mini-Fit Family』）

CPU電源の8ピンが足りない問題の解決策まとめ

ここまで読んでいただきありがとうございます。CPU 電源の 8 ピンが足りないという悩みについて、結論をまとめると「定格運用のミドルクラスPCならメインの8ピン1本で十分。ただし、ハイエンド構成や長期的な安全を考えるなら電源の買い替えが正解」となります。物理的な不足を変換アダプタなどで誤魔化すのは、自作PCにおいて最も避けるべき行為の一つです。

今回の重要ポイント：

自作PCは自由度が高い反面、電力周りのミスは取り返しがつかないこともあります。迷ったときは「一番安全な道」を選んでくださいね。自分の構成でどの程度の電源容量が必要か判断がつかない場合は、マザーボードの公式サイトでCPUのサポートリストや推奨電源を確認するか、PCショップの店員さんに相談してみるのが一番の近道かなと思います。安全な土台があってこそ、最高のパフォーマンスが楽しめるはず。

もし電源を入れても動かないといったトラブルが起きたときは、電源ユニット劣化の調べ方決定版！症状診断と寿命の見極め術もぜひ参考にしてみてください。
